4DSY-I型電動試壓泵,管道試壓泵,水管試壓泵
上?？柋脴I一直以來秉承“只做高品質水泵”，對于試壓泵也不例外?？柹a的試壓泵近十年來質量一直很穩定，受到社會各界的一致認可。電動試壓泵系列主要型號如下：DY型、DSY型單相電機便攜式電動試壓泵,3DSY型電動試壓泵,4DSY-I型電動試壓泵,4GSY型四缸大流量系列電動試壓泵,4DSY系列電動試壓泵，3DY750系列試壓泵，CB系列超高壓試壓泵等。
上?？?DSY-I型電動系列試壓泵產品概述：

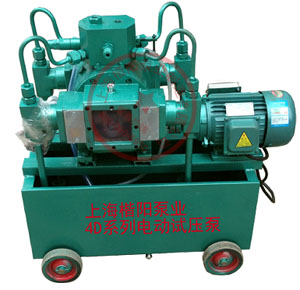

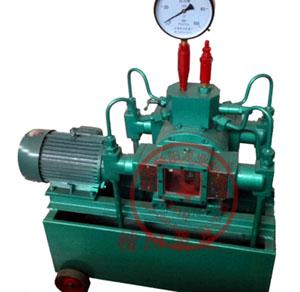

楷陽4DSY-I型電動試壓泵，是上海楷陽泵業制造有限公司設計制造的一種更新系列產品，它繼承了老試壓泵“三化”程度高，使用壽命長、性能穩定、移動靈活、重量輕等特點。是重工行業、管道行業、閥門等行業必須的試壓設備，因此得名管道試壓泵,水管試壓泵.
上?？?DSY-I型電動系列試壓泵產品用途：
楷陽4DSY-170/6.3-12/100型電動試壓泵，（以下簡稱水泵）是專供各類壓力容器、管道、閥門、蒸氣鍋爐等作水壓試驗和試驗室中獲得高壓液體的設備。
上?？?DSY-I型電動系列試壓泵產品特點：
上?？柋脴I生產的4DSY-I系列電動試壓泵是專供各類壓力容器、管道、鍋爐、鋼瓶、閥門、壓力容器、消防器材作實驗室和水壓試驗中獲得高壓液體的理想設備。試壓泵產品及配套試壓、試驗工程，已應用在航空領域的試壓試驗，并且在國防科研重點開發項目中應用。為我國重大的科研項目地下如：高壓爆破試驗、深海試驗、空間技術、高溫高壓試驗、異形管試驗等，并做出了重大貢獻。
楷陽4DSY-I型電動系列試壓泵按水壓試驗要求而特殊設計。在試壓的初始階段具有較大流量、能迅速充液和升壓,以縮短實驗時間。當壓力超過1.6MPa后、為使試壓過程能較平穩而緩慢地進行。則流量自動減少。所以本泵在高、低壓時有兩種流量，并能自動變換，凡在額定排出壓力以下，可進行任意數值的水壓試驗。
楷陽4DSY-I型電動系列試壓泵安裝與使用：
1．開箱后的安裝
水泵開箱后，應裝上滾輪和壓力表。將四只滾輪套在輪軸上（墊圈在滾輪兩側）穿好開口鎖。壓力表擰入上端壓力表接頭螺母上，使表面朝向便于觀察的方向。
自集水器的工作接頭至被試器件接好管路和電源線后,即可投入運行。
2．使用方法
（1）使用前的準備：
a、傳動箱內加適量潤滑油，以看到玻璃窗底部高度一公分以內為準（潤滑油為黑色齒輪油），切勿超過此標準。
b、楷陽出廠的四缸電動試壓泵產品，減速箱內均已加好機械油。前期使用時不用加油，僅維護時更換即可。換油時，減速箱內加30機械油（GB443-64），也可加入齒輪油(加油量大概在0.78KG左右）。
c、水箱內加滿潔凈的試壓用介質。液位以不超過液面計上端為宜，并應注意隨時補充。試壓用介質為水或粘度和水相近的油品，其溫度應在5℃～60℃并宜略高于環境氣溫。
d、壓力表的量程不應低于試驗壓力的1.5倍，如本泵配帶之壓力表量程太大時，請另配合適的壓力表。
e、被試器件中應預先放盡空氣，充滿工作介質，以縮短試壓時間。
f、開啟放水閥，按下點動按鈕，開泵空截試車，若無異常響聲及阻滯現象，即可關閉放水閥，啟動本泵試壓。
（2）使用中注意事項: 接至水泵的電源應裝有熔斷器，接線時必須使電源可靠接地，以策安全。
a、減速箱中油溫不應超過80℃。
b、工作中如發現水泵或其它部分有明顯滲漏現象，應停機卸壓進行檢修。
c、當水泵的排出壓力達到或接近試驗壓力時，應先停機，再點加壓，此時截止閥自動關斷水泵與被試系統并保壓。
d、安全閥不能當作溢流閥使用，不能調高，也不宜調低，試壓時如欲保持固定的某一試驗壓力時，建議在管路上另裝溢流閥。
e、在對低壓器件（Pg≤1.6Mpa）進行試壓時，可將液控閥的動作壓
力適當調低；卸下液控閥下面的蓋形螺母，擰松鎖緊螺母、再適當
擰松調整螺釘以放松彈簧，即可使其動作壓力降低。
注意：液控閥的動作壓力不能高于1.6Mpa。
f、如被測壓器件的容積很小，升壓太快時，可將液控閥的動作壓力調低，則試壓時僅由用高壓水缸工作，可使升壓速度降低（當試驗壓力稍高于1.6Mpa）。若仍嫌升壓太快，應將多個被試器件聯接在一起試壓，或另選流量更小的水泵。
3．試壓泵聯接尺寸
在水泵的集水器中間，裝有工作接頭，外螺紋M22×1.5。
楷陽4DSY-I型電動系列試壓泵故障排除:
故障現象 | 原因 | 排除方法 |
水泵的壓力上升太慢或不上升 | 1. 放水閥未關嚴 | 關緊或重新配閥。 |
水泵的壓力上升不均勻 | 1.其中一缸進、出水閥死 | 根據柱塞運動方向，壓力表表針擺動情況，判定故障一缸，拆下清理或研磨。 |
水泵的保壓時間太短,或達不到額定排出壓力 | 1.集水器內自動截止閥滲漏 | 研磨截止閥或更換。 |
減速箱溫升太高 | 1.潤滑油不合適或太多太臟 | 調整潤滑油數量或更換潤滑油。 |
電動機負荷超載 | 1.液控閥動作壓力太高 | 調低液控閥動作壓力 |
楷陽4DSY-I型電動系列試壓泵維護與保養：
1． 水泵外表，減速箱和傳動箱內的潤滑，及水箱中的試壓介質必須保持清潔，不允許有污物或其它雜物。
2． 水泵第一次用的潤滑油工作56小時后應當更換，以后每工作500小時左右更換一次。
3． 長期停用的水泵，應經防腐處理，先把試壓介質排凈，并抽灌一次防銹油或防銹水。未涂漆的另件外表應涂機油防銹。
4． 經常注意泵的蝸桿蝸輪副的軸向間隙，蝸桿為0.04—0.07,蝸輪為0.05—0.10,如不符合此值，需調整通悶蓋或側蓋紙墊。
5． 在環境溫度0℃以下使用，工作介質為水時應添加防凍劑，建議采用變性酒精為防凍劑，配比列于表1。
水泵裝在水箱上，水箱蓋兼作底座，水箱下有滾輪。使水泵能靈活移動。電動機與減速箱一起裝在水箱蓋上，籍撓性爪型聯軸器相連接，減速箱系蝸桿蝸輪傳動，速比為3：41。
蝸輪軸兩端有互成180度的偏心軸,通過兩側傳動箱內的滑塊與十字頭機構,將旋轉運動轉變為往復直線運動.傳動箱兩端各裝有高、低壓水缸。十字頭上所裝的柱塞在水缸內往復運動。實現泵的交替吸入和吐出過程。
在柱塞往復作用下，四只水缸內的工作容積不斷發生變化，當柱塞為吸入行程時，隨水缸內工作容積的增大。造成缸內真空，水箱內的工作介質在大氣壓力的作用下。通過濾網進水管及進水閥進進入水缸內。當柱塞為吐出行程時進水閥關閉，出水閥被頂開，工作介質經過出水管匯集于集水器。然后輸送到被試器件內，直至達到所需的試驗壓力，實現試壓的目的。
集水器是水泵的控制樞紐，除匯集工作介質外，還能起到控制，測量和保護作用。集水器內設有止回閥，截止閥，安全閥，放水閥及連接輸出接管的工作接頭，并裝有壓力表，止回閥可以將高、低壓缸間的通道截斷，使兩只低壓水缸互通以后與高壓缸隔離。截止閥是泵與被試器件間的總控制閥，當被試器件內的壓力升到試驗壓力時，即應停機，此時，泵與被試器件自動切斷保壓,然后進行檢驗。試壓完畢后，開啟放水閥卸荷，將工作介質放回水箱內。安全閥是本泵液力端的過截保護裝置，當泵的排出壓力達到安全閥的開啟壓力時，即能排放工作介質，使泵不致過截。
集水器上裝有壓力表，當被試器件達到試驗壓力，停機關閉截止閥后，壓力表扔指示試驗壓力。
